简介:

VPX-3062主板是一款集成CPU，内存，存储设备以及丰富外设的3U VPX标准计算机主板。为高性能计算应用提供高可靠性，高性价比的处理器解决方案。能满足工业控制，军工，通讯，消费类电子等行业的计算机应用。
主板提供多种类型搭配，包括处理器选型，SSD容量，前出后传模式，散热结构方式等选项。灵活的板卡功能配置，宽温选项等能满足客户应用需求的基础下达到最佳性价比。
主板基于intel第6代和第7代处理器设计，内存最大16G，并提供丰富的外围接口，单槽单板。
板载存储设备可选最大64G SSD固态盘芯片，并SMT焊接在板上。

---

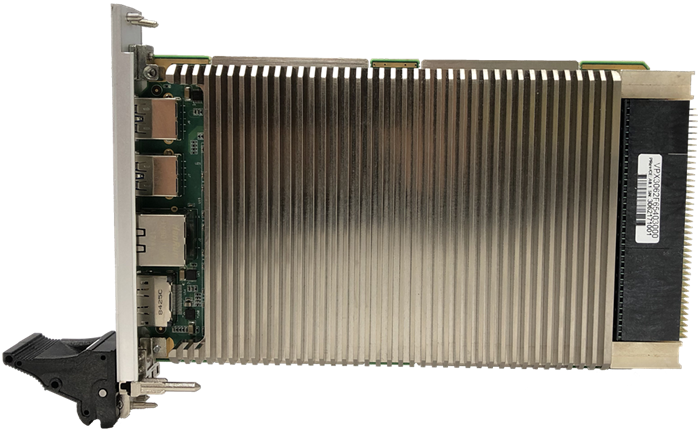

主板图片1:

---

主板图片2:

---

主板图片3:

---

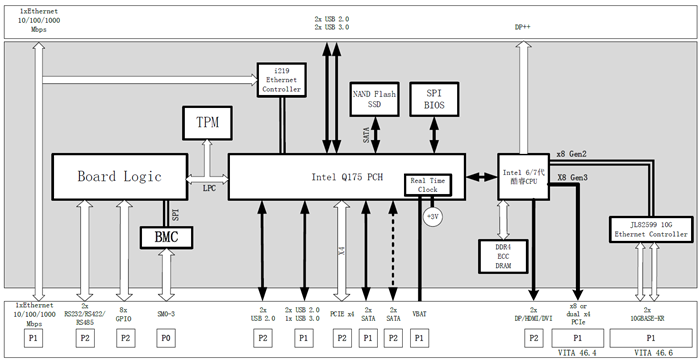

系统框图:

系统框图中TPM模块为选焊部分，默认不焊接。
i219网卡支持前出和后出模式选择。
板载SATA电子盘和P2连接器上的SATA3不能同时选择.

---

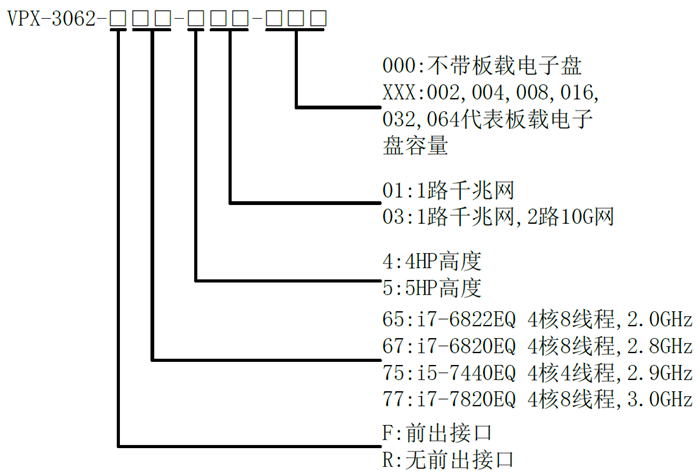

订货代码:

本主板提供多种类型搭配，用以提供最佳性价比特性。CPU，内存，板载电子盘，网卡数量，结构，均支持删减。所有产品均为宽温版本，能满足-40℃～+65℃稳定正常工作。

---

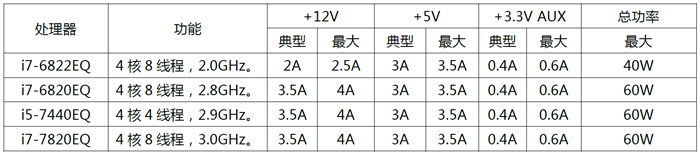

功耗:

主板功耗主要跟搭配的CPU有关系，选用不同CPU功耗不同，主板性能也有差别。
主板需要电压VS1=12V，VS2=NC，VS3=5V，3.3V AUX(可选)。
